一、输送原理及特点
  参照普通型埋刮板输送机的有关内容。

  二、结构特点
  MS型大倾角埋刮板输送机是由MZ埋刮板输送机的下水平部分与上水平部分(中间加一过渡段)组合而成,其链条形式也与MZ型埋刮板输送机相同,此设备适用于15°<α<30°的安装布置。
其他可参照普通型MS埋刮板输送机。

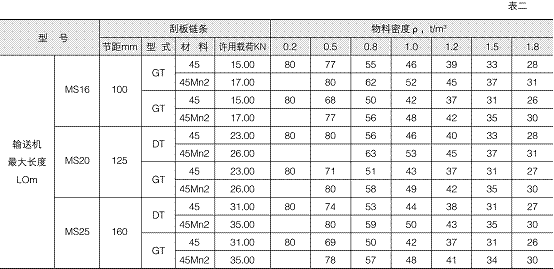

  三、规格参数

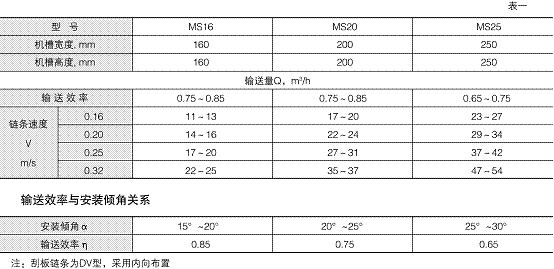

  MS16-MS25 型大倾斜埋刮板输送机

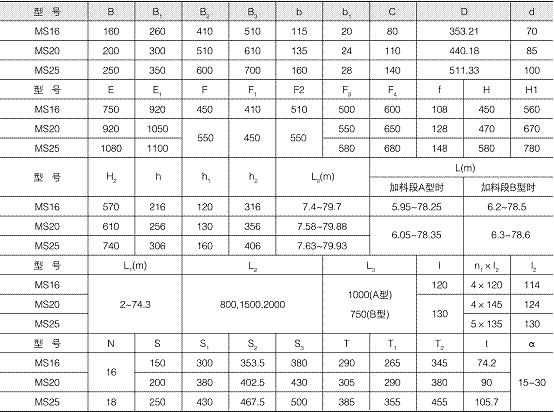

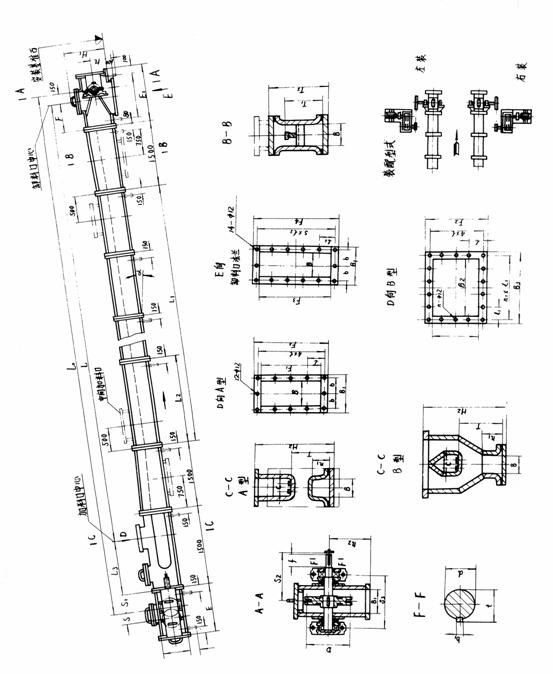

三、安装尺寸表

  注:
  1、本机型为大倾斜型,系由MZ型埋刮板输送机的下水平部分(中间加一过渡段)组合而成。适用于15°<α<30°的情况。当α=30°时应使用垂直型埋刮板输送机。
  2、刮板链条为DV1型,采用内向布置,部面图中均未表示。
  3、加料段有A和B型,可按需要任意选用。
  3、上表中: L — 输送
                     L0 — 输送机长度
                     L1 — 中间段总长度
                     L2 — 中间段每段长度规格
                     S — 调节行程
   4、埋刮板输送机总重量G(kg):
    式中:G=G1+G2+G3+G4
               G1—机组重量
               G2—刮板链条重量
               G3—驱动装置重量
               G4—中间加料口及中间卸料口重量
