单级立式摆线针轮减速机的相关知识

分享到:
作者来源:劲能制造       发布时间: 2018-04-26
导读:单级立式摆线针轮减速机根据减速机的结构形式其型号表示方法有以下多种:BLD XLD BLY XLY BL XL等等系列型号.

单级立式摆线针轮减速机概述:
单级立式摆线针轮减速机根据减速机的结构形式其型号表示方法有以下多种:BLD XLD BLY XLY BL XL等等系列型号。
单级卧式摆线针轮减速机也叫一级卧式摆线针轮减速机,又名也叫脚板安装单级摆线针轮减速机,是依据减速机的安装形式来定义命名的,此减速机是一种应用行星传动原理既有自转又有公传采用摆线针齿啮合,把减速后的动力传输给输出机构,从而达到减速的要求,是减速机行业8大减速机系列中设计成本*低,工作效能较高,结构*简单的减速机构。

单级立式摆线针轮减速机结构:
一级立式摆线针轮减速机全部传动装置结构可分为三部分:输入部分、减速部分、输出部分,其输入结构是高速部分,连接输入电动机(马达);其输出部分是减速机的低速部分,其输出轴通过链轮或者联轴器、连接盘等接入用户需要带动的设备。
单级立式摆线针轮减速机型号:
我公司生产的减速机脚板安装卧式摆线针轮减速机均采用国家机械部及化工部相关行业标准;在型号表示上字母W来定义,其意义在于利用汉语拼音字母的第一个开头字母W(汉子”卧”字拼音开头第一个字母)来表示.卧式摆线针轮减速机根据减速机的结构形式其型号表示方法有以下多种:BWD XWD BWY XWY BW XW等等系列摆线针轮减速机型号。

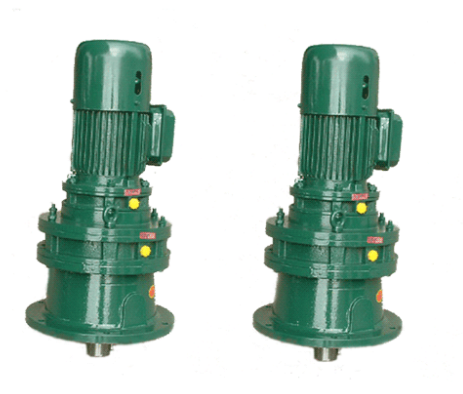

单机立式摆线针轮减速机

单级立式摆线针轮减速机使用范围:
单级立式摆线针轮减速机是依照少齿差行星传动原理,摆线针齿啮合实现减 速的一种机械。该机可以广泛应用于各种传动机械中的减速机构,如:起重机械、运输机械、矿山机械、冶金机械、石化机械、纺织机械、印染机械、轻工机械、食品机械、制药机械、橡胶机械、塑料机械、包装机械、啤酒机械、筑路机械、环保机械、粮油机械等等各种减速装置和设备。

单级立式摆线针轮减速机的特点
1.传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569。
2.传动效率高。由于啮合部位采用了滚动啮合,一般一级传动效率为90%--95%。
3.结构紧凑,体积小,重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。
4.故障少,寿命长。主要传动啮合件使用轴承钢磨削制造,因此机械性能与耐磨性能均佳,又因其为滚动摩擦,因而故障少,寿命长。
5.运转平稳可靠。因传动过程中为多齿啮合,所以使之运转平稳可靠,噪声低。
6.拆装方便,容易维修。
7.过载能力强,耐冲击,惯性力矩小,适用于起动频繁和正反转运转的特点。
