双螺旋输送机的组成部件

分享到:
作者来源:劲能制造       发布时间: 2018-08-08
导读:双螺旋输送机的螺旋叶片在轴上盘绕方向的不同,叶片可分为左旋和右旋,当形成的螺旋面符合右手定则时,该螺旋面为右旋,否则为左旋.

双螺旋输送机轴承

双螺旋输送机的组成部件是什么?
根据双螺旋输送机的螺旋叶片在轴上盘绕方向的不同,叶片可分为左旋和右旋,当形成的螺旋面符合右手定则时,该螺旋面为右旋,否则为左旋;物料的输送方向是由螺旋的旋向及螺旋轴的转向来决定,生产中,物料流向的判断也采用左、右手定则,右螺旋用左手,左螺旋用右手,此时弯曲的四指表示螺旋轴的转向,而拇指表示物料的输送方向。
双螺旋输送机主要构件

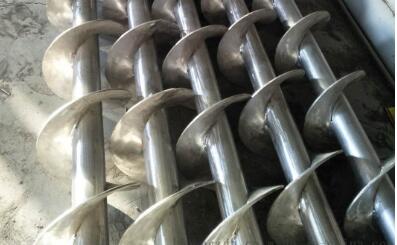

叶片形状实体全叶式)叶片直接焊接或铆接在轴上,用于干燥粉状小颗粒;
带式:与轴间有用径向杆固定在轴上,用于有一定粘度的块状物料;
叶片式:(浆叶式)具有较强的混合搅拌作用用在对物料进行搅拌、掺合的均合;
成型:(锯齿式)固有齿形凹槽,起切割、松散、搅拌的作用螺旋可进行组合。
双螺旋输送机输送轴
空心轴:强度高,重量轻,便于联接;
轴的联接:在轴和轴的联接处仍用实心轴;
①在联接处将实心轴伸入空心轴内,再在空心轴外套一小段套筒,然后,再用螺钉按相互垂直方向对穿套筒与两轴禁固,此时螺旋叶片应与套筒连接在一起。
②将实心轴伸入空心轴内,再用相适应的螺钉固定,螺旋直径d=(0.2~0.35)D,用于快速轴承输送。
双螺旋输送机主要构件
双轴承
头部轴承:止推轴承:承受由于运送物料的阻力所产生的轴向力,放在物料的前方;
中间轴承:对开式滑动轴承,用于支撑螺旋轴。
双螺旋输送机主要构件
双螺旋输送机的料槽
U字型、圆筒型,有中间悬挂轴承时,用U型,无时,用U型或圆筒型;U型两侧壁垂直,底部呈半圆型,侧壁的上端边沿用纵向角钢加固,并以此固定盖板,保证密封及增强机槽的刚性和悬挂轴承,半圆的内径大于螺旋叶片直径约4~8mm。
